鋯質(zhì)搗打料是一種可塑性低的不定形耐火材料，主要由鋯質(zhì)骨料、粉料、結(jié)合劑、添加劑組成，按照一定配比拌勻后搗打成型，廣泛應(yīng)用于玻璃窯爐池底密封、保溫。雖然搗打料的用量占玻璃窯爐耐火材料總用量的比例不大，但是它所處的部位是非常重要和特殊的池底。一方面，它所在的環(huán)境復(fù)雜苛刻溫度高，被玻璃液侵蝕并承受玻璃液長期的靜壓滲透；另一方面，在窯爐運行周期內(nèi)難以熱修或無法熱修，一旦造成玻璃液滲漏，其危險性和損失都是巨大的。

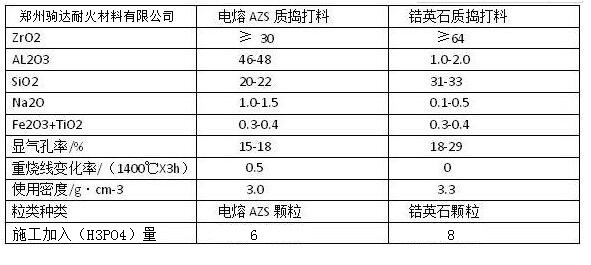

目前，國內(nèi)使用的玻璃窯爐池底鋯質(zhì)搗打料主要有2種：一種是電熔 AZS質(zhì)搗打料，一種是鋯英石質(zhì)搗打料。其理化性能如表l所示。
電熔AZS質(zhì)搗打料是將電熔鋯剛玉磚破碎成5 mm左右的顆粒作為骨料，再配以其它輔料混合而成。其保留了電熔鋯剛玉磚的優(yōu)點，抗玻璃液侵蝕能力強，氣孔率小，性能極為穩(wěn)定，能很好地抑制玻璃液和金屬的侵入。鋯英石質(zhì)搗打料是在鋯質(zhì)泥粉中加入一定比例經(jīng)過粉碎的燒結(jié)鋯英石磚碎塊作為骨料，再加入其它輔料配制而成，耐火度高，抗玻璃液侵蝕性好。兩種鋯質(zhì)搗打料在施工時，只需要按比例加入適量的水進行混合，混合均勻后使搗打料呈潮濕松散狀態(tài)，然后搗打，經(jīng)過高溫?zé)Y(jié)成為一個堅固的整體，施工擯棄了此前用磷酸作為結(jié)合劑，更加安全、方便。
兩種鋯質(zhì)搗打料的應(yīng)用選擇，雖然兩種鋯質(zhì)搗打料均具有良好的抗玻璃液侵蝕性能、對玻璃液只有極低的污染，但使用時仍需要根據(jù)所生產(chǎn)玻璃的性質(zhì)進行合理選擇。 電熔AZS質(zhì)搗打料和鋯英石質(zhì)搗打料的主要區(qū)別在于AL2O3的含量和氣孔率。由于位于鋯質(zhì)搗打料上層的鋪面磚存在砌筑縫隙，玻璃液會通過磚縫滲透進入搗打?qū)樱瑩v打料的抗侵蝕性能會因玻璃液的化學(xué)組成、運動速度和溫度高低而有所不同。鈉鈣硅玻璃熔體的侵蝕性大，這是由于熔體中含離子化的堿，當它們與搗打料接觸時，離子化的堿是腐蝕機理的動力。熔體的黏度同樣對侵蝕速率影響很大，不論在哪個玻璃系統(tǒng)范圍內(nèi)均是如此，侵蝕作用隨黏度下降而急劇增加。下面從鋯英石質(zhì)搗打料和電熔AZS質(zhì)搗打料在與堿性玻璃液接觸時所發(fā)生的作用情況做進一步說明。
(1)電熔AZS質(zhì)搗打料與堿性玻璃液接觸，接觸界面形成含鋁AL2O3層，搗打料中的ZrO，熔解于玻璃液中的程度很低，黏度增加，界面層具有鈍化特性，搗打料抗機械磨損、抗化學(xué)侵蝕性能增強。
(2)鋯英石質(zhì)搗打料與堿性玻璃液接觸，由于鋯英石質(zhì)搗打料中無鋁，鋯英石很容易被分解，分解后的SiO會降低黏度，從而加速侵蝕，導(dǎo)致?lián)v打?qū)訐p壞。
