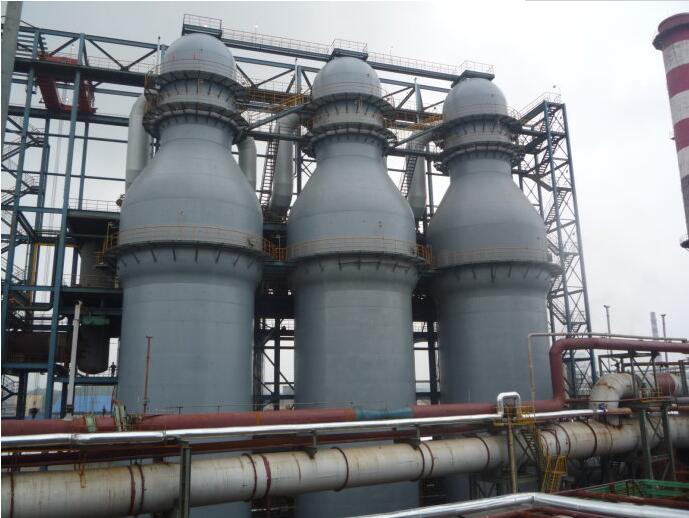

根據(jù)熱風(fēng)爐的燃燒室和蓄熱室的布置結(jié)構(gòu)不同，熱風(fēng)爐一般可分為內(nèi)燃式、外燃式和頂燃式三種。目前3種熱風(fēng)爐在我國并存。
一：熱風(fēng)爐用耐火磚的發(fā)展
熱風(fēng)爐是高爐配套的主要設(shè)備之一，在20世紀(jì)50年代高爐送風(fēng)溫度為900℃，熱風(fēng)爐蓄熱體使用的是粘土磚。60年代隨著風(fēng)溫的提高達(dá)到了1000~1100℃，粘土磚已不能作為熱風(fēng)里蓄熱體材質(zhì)了，因此改用了高鋁磚，70年代，由于送風(fēng)溫度然進(jìn)一步提高到1200℃，此時使用高鋁磚也發(fā)生了問題例如：格子磚發(fā)生下沉、變形，爐墻不均勻和開裂等造成熱風(fēng)爐損壞。基于此，熱風(fēng)爐蓄熱室爐頂用耐火材料提出了蠕變率的要求。80年代開始，熱風(fēng)爐送風(fēng)溫度持續(xù)升高，一般風(fēng)溫在1200~1250℃，而熱風(fēng)里和蓄熱室上部比通常送風(fēng)溫度高出200~300℃，在加此高熱負(fù)荷情況下，熱風(fēng)爐上部一般采用硅磚或1400~1500℃蠕變率低的低蠕變高鋁磚。
2000年以后，隨著高風(fēng)溫技術(shù)的發(fā)展，硅磚全部取代低蠕變高鋁磚用于拱頂、上部高溫區(qū)的蓄熱室等高溫部位，熱風(fēng)管道采用低蠕變高鋁磚或紅柱石磚。同時熱風(fēng)爐開始采用19孔或37孔格子磚取代傳統(tǒng)的7孔和9孔磚。
二：熱風(fēng)爐耐火磚爐襯損毀機理
因熱風(fēng)爐的結(jié)構(gòu)形式不同，爐襯的損毀情況也有差異。內(nèi)燃式熱風(fēng)爐最易損毀的部位是隔墻，外燃式熱風(fēng)爐則是燃燒室和蓄熱室的拱頂、兩室的鏈接過橋等高溫部位。綜合損毀原因有以下三點：
①：熱應(yīng)力作用。熱風(fēng)爐爐襯和格子磚總是處于冷熱交變的狀態(tài)下，受熱應(yīng)力的作用，極易導(dǎo)致砌體產(chǎn)生裂紋、剝落、砌體松動等破壞因素，因此要求耐火磚有良好的抗熱震性。
②化學(xué)侵蝕。由于燃燒用煤氣和助燃空氣中含有一定的堿性金屬氧化物（氧化鐵、氧化鋅等），這些物質(zhì)附著與砌體表面，并向內(nèi)部滲透，逐漸與耐火磚發(fā)生化學(xué)反應(yīng)，生成低熔物，降低了耐火磚的高溫使用性能，因此要求耐火磚的純度高，雜質(zhì)含量少。
③機械載荷作用。熱風(fēng)爐是一種較好的建筑物，蓄熱室下部格子磚承受的最大載荷高達(dá)0.8MPa，燃燒室下部襯體承受的載荷也達(dá)0.5MPa左右，在長期受熱的狀態(tài)下，砌體容易產(chǎn)生較大的收縮變形，嚴(yán)重影響熱風(fēng)爐的使用壽命。因此要求高溫區(qū)的耐火磚抗蠕變性能好，中溫區(qū)的耐火磚強度高。
三：熱風(fēng)爐用耐火磚的性能要求。
熱風(fēng)爐是一種周期性重復(fù)加熱、放熱的熱工設(shè)備：根據(jù)目前熱風(fēng)爐的使用情況，熱風(fēng)爐對蓄熱材料的要求主要有以下幾點：
①具有很好的提及穩(wěn)定性，即在高溫使用中不至因為內(nèi)部晶相結(jié)構(gòu)變化造成永久性過大的膨脹與收縮，使蓄熱轉(zhuǎn)、砌筑體有很好的體積穩(wěn)定性
②抗高溫荷重蠕變性能好。熱風(fēng)爐的爐役時間長達(dá)20年以上，耐火材料自重產(chǎn)生的負(fù)荷很大，因此要求在高溫下耐火材料具有良好的抗蠕變性能。而硅磚具有極為優(yōu)良的高溫蠕變性能，其次是組成接近莫來石的高鋁制品。
③有高的蓄熱性能，這要求材質(zhì)有高密度、高比熱容。硅磚的體積密度較小，蓄熱能力較差，而且在600℃以下時，容易發(fā)生晶型轉(zhuǎn)化，破壞材料的整體性，因此硅磚不適宜在600℃以下的區(qū)域使用，另外在熱風(fēng)爐烘爐和停爐時也要緩慢加熱或或冷卻，保證石英晶體的緩慢轉(zhuǎn)化而不損壞材料。
④有較高的熱導(dǎo)率。高的熱導(dǎo)率可以使蓄熱體在換熱器周期中能以最高速度與效率進(jìn)行吸熱和放熱。耐火材料的熱導(dǎo)率是耐火材料非常重要的物理性能之一。材料的熱導(dǎo)率與材料的化學(xué)組成、礦物相組成、致密度、微觀組織結(jié)構(gòu)和溫度有關(guān)。在鋁硅系耐火材料中，耐火材料的熱導(dǎo)率隨AL2O3含量的增加而增加：因此如果熱風(fēng)爐的格子磚采用蓄熱能力高的高鋁磚時，講可以大幅度提高熱風(fēng)爐的風(fēng)溫。
⑤ 較低的線膨脹系數(shù)。線膨脹系數(shù)是指耐火材料隨溫度升高體積和長度增大的性能其中，硅磚在600℃以前線膨脹率很大：超過600℃后膨脹率幾乎不變。因此，硅磚的使用溫度用不低于600℃。
