耐火度是指耐火材料在無(wú)荷重條件下抵抗高溫作用而不熔融和軟化的性質(zhì)。耐火材料的化學(xué)組成、礦物組成及各相分布、結(jié)合狀況對(duì)其耐火度有決定性的影響，決定材料耐火度的最基本因素是材料的化學(xué)礦物組成及其分布情況，各種雜質(zhì)成分特別是具有強(qiáng)熔劑作用的雜質(zhì)成分會(huì)嚴(yán)重降低材料的耐火度。

     耐火材料的耐火度測(cè)定按照中國(guó)國(guó)家標(biāo)準(zhǔn)GB/T 7322-2007 《耐火材料耐火度試驗(yàn)方法進(jìn)行》。GB/T 7322-2007的要點(diǎn)是試驗(yàn)物料做成截頭三角錐，上底每邊長(zhǎng)2mm，下底每邊長(zhǎng)8mm，高30mm，截面成等邊三角形：試驗(yàn)物料試錐與已知耐火度的標(biāo)準(zhǔn)測(cè)溫錐一起栽在錐臺(tái)上，在規(guī)定的條件下加熱并比較試錐與標(biāo)準(zhǔn)測(cè)溫錐的彎倒情況，直至試錐頂部彎倒接觸底盤(pán)，此時(shí)與試錐同時(shí)彎倒的標(biāo)準(zhǔn)測(cè)溫錐可代表的溫度即為該試錐的耐火度。

     荷重軟化溫度，耐火材料的荷重軟化溫度是指材料在承受恒定壓負(fù)并以一定升溫速率加熱條件下產(chǎn)生變形的溫度。他表示了耐火材料同時(shí)抵抗高溫和荷重兩方面作用的能力，在一定程度上表明制品在其使用條件相仿情況下的結(jié)構(gòu)強(qiáng)度。

     荷重軟化溫度的測(cè)定可以按照國(guó)家標(biāo)準(zhǔn)GB/T5989-2008《耐火材料荷重軟化溫度試驗(yàn)方法（非示差-升溫法）》或黑色冶金標(biāo)準(zhǔn)YB/T370-1995《耐火制品荷重軟化溫度試驗(yàn)方法（非示差-升溫法）》進(jìn)行測(cè)定。

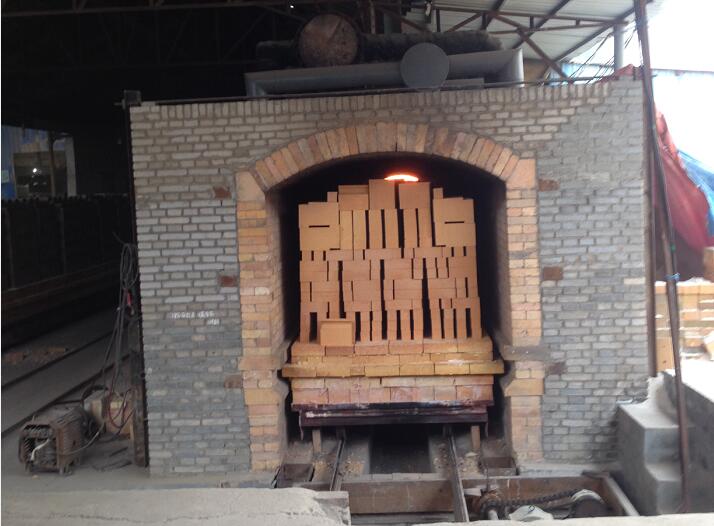

     影響耐火材料荷重軟化溫度的工藝因素是原料的純度、配料的組成及制品的燒結(jié)溫度。因此，通過(guò)提高原料的純度以減少低熔物或熔劑的含量，配料時(shí)添加某種成分以優(yōu)化制品的結(jié)合相，調(diào)整顆粒級(jí)配及增加成型壓力以提高磚坯密度，適當(dāng)提高燒成溫度及延長(zhǎng)保溫時(shí)間以提高材料的燒結(jié)程度及促進(jìn)各晶相晶體長(zhǎng)大和良好結(jié)合，可以顯著提高制品的荷重軟化溫度。
