剛玉是多晶氧化鋁材料。氧化鋁是地殼的主要組分之一，具有資源豐富、 相對廉價(jià)易得的優(yōu)勢。剛玉具有耐高溫、高強(qiáng)度、高硬度、電絕緣、耐腐蝕等物 理化學(xué)特性。由此，剛玉成為用途極為廣泛的耐火材料。

    剛玉為三方晶系礦物，其《。= 1.768，' = 1.760，〜一〜 = 0• 008,相對密 度為4. 02,硬度為9。剛玉有時(shí)含少量Fe、Mn、Cr和Ti等雜質(zhì)。剛玉可被這 些雜質(zhì)染成不同的顏色。

    剛玉的熔點(diǎn)高達(dá)2050°C。優(yōu)質(zhì)剛玉制品的耐火度大于1900°C，荷重軟化開 始溫度約1850°C,極限使用溫度1950°C，長期使用溫度1800°C。但是，剛玉的 熱膨脹系數(shù)為8. SXKr6TT1,屬于抗熱震性中等偏下的物質(zhì)。剛玉的硬度為9, 是僅低于金剛石和少數(shù)人工合成的高硬礦物。氧化鋁制品具有很高的強(qiáng)度，常溫 耐壓強(qiáng)度可達(dá)2000MPa;常溫抗折強(qiáng)度可達(dá)250MPa以上，100CTC時(shí)抗折強(qiáng)度 還有150MPa。高密度的氧化鋁制品可以較好地抵御鐵、鋁、鎳、釩等熔融金屬 的侵蝕;常溫下，不受硫酸、鹽酸、硝酸、氫氟酸的腐蝕，但高溫下，氟化鈉、 濃硫酸對氧化鋁有一定侵蝕。氧化鋁對玻璃、爐渣的侵蝕有一定的抵抗力。

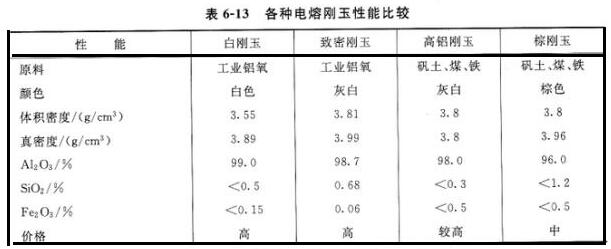

    根據(jù)制造方法不同可將剛玉分為兩大類：其一，以礬土為原料直接制造的剛玉 茛料，如棕剛玉、高鋁剛玉;其二，從礬土中提煉出氧化鋁，再將工業(yè)鋁氧制成剛玉 g料，如白剛玉、致密剛玉、燒結(jié)剛玉等。各種電熔剛玉的性能比較見表6-13。

    由表6-13可知，就純度和價(jià)格而論，白剛玉最高，致密剛玉其次，高鋁剛 £再次，棕剛玉最低。白剛玉、致密剛玉都是由工業(yè)鋁氧生產(chǎn)的。致密剛玉的純 雯低于白剛玉，但密度高于白剛玉。高鋁剛玉和棕剛玉都是由礬土生產(chǎn)的。棕剛 玉的純度低于高鋁剛玉，但真密度高于高鋁剛玉.

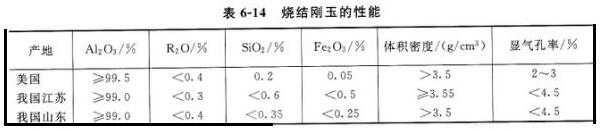

    燒結(jié)剛玉是以工業(yè)鋁氧為原料，經(jīng)磨細(xì)、壓球，再經(jīng)約1800蚓的超高溫?zé)?結(jié)制出的耐火原料。燒結(jié)剛玉的致密度很高，顯氣孔率較低，其體積密度> 3. 50g/Cm3,顯氣孔率<4. 5%。因此，燒結(jié)剛玉具有類似電熔剛玉的性質(zhì)：高 溫下具有良好的體積穩(wěn)定性，不受還原氣氛的影響，對金屬液和玻璃液的侵蝕有 一定抵抗性。表6-14顯示了燒結(jié)剛玉的性能。
