高純度鉻剛玉質(zhì)和鉻鎂剛玉質(zhì)耐火澆注料經(jīng)過精心配制、振動(dòng)成型、低溫和高溫處理后，制成的透氣磚和水口磚等產(chǎn)品，在鋼包等熱工設(shè)備上廣泛應(yīng)用，獲得良好的社會(huì)經(jīng)濟(jì)效益。
不定形耐火材料發(fā)展到今天，走向定型化的道路，就是指透氣磚等產(chǎn)品，稱為不定形耐火材料定型化。眾所周知，透氣磚的透氣孔是采用極細(xì)的耐熱鋼管或合理的顆粒級(jí)配獲得的，采用昂貴的等靜壓設(shè)備成型和高溫?zé)傻模虼顺杀据^高，價(jià)格較貴：用高純度鉻（鎂）剛玉質(zhì)耐火澆注料作透氣磚及水口磚等，其透氣孔是用可燃物做成的，采用普通振動(dòng)臺(tái)（棒）成型和高溫?zé)傻模试S多不定型耐火材料廠家都具備生產(chǎn)條件，生產(chǎn)成本低，既降低了產(chǎn)品價(jià)格。
應(yīng)當(dāng)指出，在大中型鋼包上應(yīng)用的高技術(shù)和高性能耐火澆注料，也屬于高純度耐火澆注料范疇。
高純度剛玉質(zhì)耐火澆注料在大中型超高功率電爐蓋三角區(qū)和LF精煉鋼包包蓋等處應(yīng)用，其使用壽命相當(dāng)或超過進(jìn)口料的水平，節(jié)約了外匯，也方便了用戶。
下表為高純度剛玉質(zhì)耐火澆注料的性能。表中編號(hào)1~編號(hào)3采用電熔白剛玉作耐火骨料及部分粉料：編號(hào)4和編號(hào)5分別采用板狀剛玉和致密剛玉作耐火骨料，用致密剛玉做部分粉料：編號(hào)6采用特級(jí)礬土熟料和電熔白剛玉作耐火骨料，用白剛玉作部分分了。耐火粉料中均添加適量的α-AL2O3和SiO2超微粉：編號(hào)1用CA-80水泥做結(jié)合劑，其余編號(hào)料用CA-70水泥做結(jié)合劑。同時(shí)，均添加分散劑和減水劑。該類水泥一般易速凝，影響施工性。一有此情況，應(yīng)添加草酸和檸檬酸鈉燈緩凝劑，以保證澆注料的流動(dòng)性和密實(shí)性。從表中看出，AL2O3和CaO的總含量出編號(hào)4和編號(hào)6外都大于95%，高的達(dá)98.7%，說明該料是高純度的。同時(shí)，體積密度大，強(qiáng)度高，但1500℃或1600℃燒后線變化除編號(hào)3和編號(hào)4外，均呈收縮狀態(tài)。

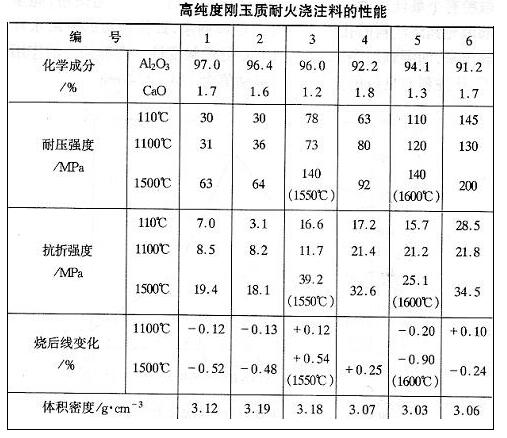

（表）高純度剛玉質(zhì)耐火澆注料性能
